Neutronen zeigen Verteilung von Lithium und Elektrolyt in Lithium-Ionen-Zellen

Gefangenes Lithium

Die Abläufe im Inneren einer Lithium-Ionen-Zelle, wie beispielsweise ein sich zersetzender Elektrolyt oder die Verteilung des Lithiums, die während des Auf- und Entladens ablaufen, lassen sich außerhalb der Zelle aufgrund der hohen Reaktivität der Zellbestandteile gegenüber Sauerstoff und Luftfeuchtigkeit nur schwer beobachten.

Neutronen sind besonders empfindlich gegenüber leichten Elementen, wie beispielsweise Wasserstoff und Lithium. Sie können das Lithium daher auch im Inneren einer Zelle sichtbar machen, was Untersuchungen unter realen Betriebsbedingungen ermöglicht.

Neutronen bieten zudem den Vorteil, dass sie zerstörungsfrei messen. So können die Forscherinnen und Forscher Vorgänge in der Batterie von außen beobachten, ohne in das empfindliche System einzugreifen.

Bei Lithium-Ionen-Zellen entsteht ein Stromfluss dadurch, dass ein Lithiumatom ein Elektron abgibt und dieses Elektron durch das angeschlossene Gerät fließt. Innerhalb der Zelle wandert gleichzeitig ein Lithium-Ion von einer Elektrode zur anderen. Es stehen also immer nur so viele Elektronen wie Lithium-Ionen zur Verfügung. Verliert der Akku an Kapazität, so ist dies damit gleichzusetzen, dass Lithium „verloren“ geht. Doch wohin verschwindet es?

Die Neutronenstreuexperimente an den Instrumenten STRESS-SPEC und SPODI zeigten einen linearen Zusammenhang zwischen dem Verlust von beweglichen Lithium-Ionen und der Zersetzung des Elektrolyten, die beispielsweise beim Laden als ungewollte Nebenreaktion stattfindet.

Die dabei entstehenden Zersetzungsprodukte des Elektrolyten lagern Lithiumatome ein, welche dann nicht mehr als bewegliches Lithium zur Verfügung stehen, um zwischen den beiden Elektroden ausgetauscht zu werden. So verliert der Akku an Kapazität: er altert.

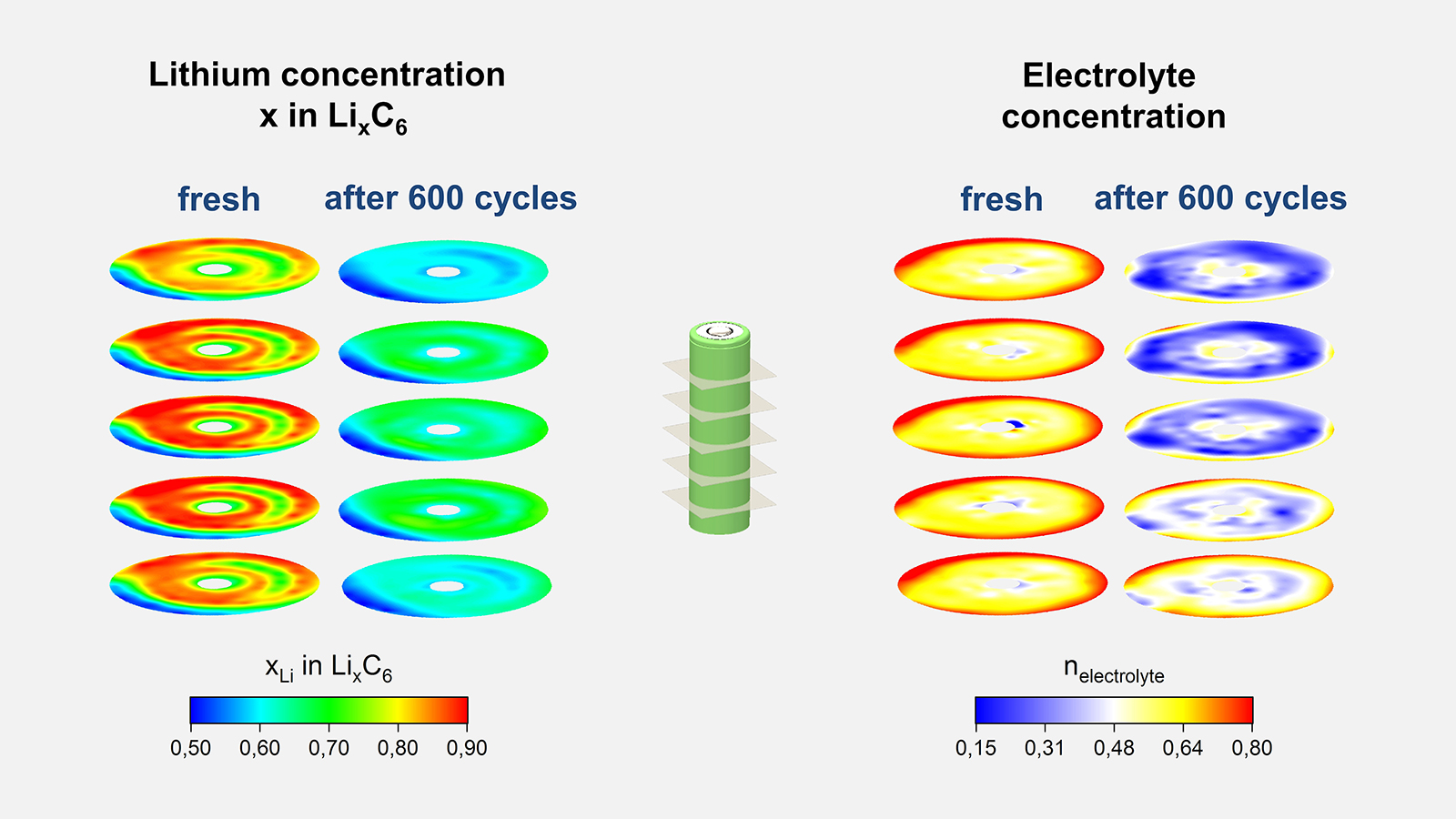

Bei theoretischen Modellen, Berechnungen oder Messungen wurde bisher meist von einer gleichmäßigen Verteilung des Lithiums ausgegangen. Die Untersuchungen ergaben jedoch, dass das Lithium von Anfang an sehr ungleich verteilt ist und die Inhomogenität mit der Zeit sogar noch steigt.

Die Modellierung von Lithium-Ionen-Zellen kann also deutlich verbessert werden, wenn Entwickler diese ungleiche Lithium-Verteilung berücksichtigten. Basierend auf der Verteilung des Lithiums können zudem Aussagen über die Speicherfähigkeit der Lithium-Ionen-Zelle getroffen werden. Diese Ergebnisse sind eine wichtige Basis, um zukünftige Akkus effizienter, langlebiger und leistungsstärker zu machen.
