Geodätisches Referenzsystem ermöglicht hochpräzise Positionsbestimmung

Orientierung auf den Millimeter genau

Immer wissen, wo man ist - dank Smartphone heute kein Problem mehr. Die eingebaute GPS-Funktion errechnet sogar in abgelegenen Bergtälern den exakten Standort. Die Informationen dafür liefern Satelliten, die per Mikrowellenstrahlung ihre Position zur Erde funken. Doch woher wissen eigentlich die Satelliten, wo sie sind? "Die ganz alltägliche Standortbestimmung wäre nicht möglich ohne ein hochkomplexes Referenzsystem, das immer wieder aktualisiert werden muss", antwortet Prof. Florian Seitz, Direktor des Deutschen Geodätischen Forschungsinstituts der TUM. Sein Team hat soeben den DTRF2014 veröffentlicht – die brandneue Realisierung des Internationalen Terrestrischen Referenzsystems.

Die Aktualisierung ist nötig, weil die Erde im Wandel ist. Mit 6,9 Zentimetern pro Jahr rückt beispielsweise Australien nach Nordosten und um 7,1 Zentimeter pro Jahr schiebt sich Hawaii nach Nordwesten. Europa und Amerika driften auseinander, die skandinavischen Länder, auf denen einst Eispanzer gelegen haben, heben sich. "Um diese Bewegungen exakt messen zu können, braucht man ein stets hochgenaues Bezugssystem über viele Jahrzehnte hinweg. Dabei müssen viele dynamische Prozesse berücksichtigt werden, beispielweise die ungleichmäßige Rotationsgeschwindigkeit der Erde", erläutert Seitz.

Mit Mikrowellen und Laser

Doch wie schafft man ein allgemeingültiges Bezugsystem, wenn nichts bleibt, wie es ist? Die Geodäten haben hierfür ein Netz aus weltweit 1712 Messstationen aufgebaut. Eine der am besten ausgestatteten ist das Geodätische Observatorium Wettzell, das von der TUM mitbetrieben wird. Auf dem Gelände stehen drei Radioteleskope für Very Long Baseline Interferometry (VLBI), die Radiowellen empfangen, welche von Quasaren ausgesandt werden. Die Messungen erlauben Rückschlüsse auf Veränderungen der Position unseres Planeten im All. Außerdem ermitteln zwei Satellite Laser Ranging (SLR)-Systeme mit Hilfe starker Laserstrahlen den Abstand zu Satelliten, die das Laserlicht reflektieren.

Auf diese Weise lassen sich feinste Verschiebungen der Bodenstation dokumentierten. Ergänzt werden diese Messungen durch mehrere Bodenstationen des Global Navigation Satellite System (GNSS), die Daten von GPS, Galileo und GLONASS empfangen. Die drei Beobachtungsverfahren VLBI, SLR und GNSS bilden die Grundlage der Berechnungen des DTRF2014. Dazu kommt noch das Doppler-System DORIS, die Abkürzung steht für Doppler Orbitography and Radiopositioning Integrated by Satellite.

Variationen im Jahrestakt

"Durch die Kombination der verschiedenen Messungen können wir genau berechnen, mit welcher Geschwindigkeit sich der Standort Wettzell bewegt", erklärt TUM-Forscher Dr. Mathis Bloßfeld. Mit 25,4 Millimeter pro Jahr wandert Wettzell nach Nordost. Zusammen mit seinen Kollegen hat der Ingenieur auch die Bewegung der übrigen global verteilten Messpunkte ermittelt. Komplexe, eigens für diesen Zweck entwickelte Algorithmen helfen dabei. "Der Prozess lässt sich aber nicht vollständig automatisieren", erläutert Seitz: "Sprunghafte Positionsveränderungen, die beispielsweise durch die Erdbeben in Chile 2010 oder Japan 2011 ausgelöst wurden, müssen bereinigt werden, um keine falschen Rückschlüsse auf künftige Bewegungen zu ziehen."

Durch sorgfältige Analyse konnten die TUM-Forscher jetzt erstmals sogar feinste, jahreszeitliche Variationen im Millimeterbereich in den Koordinaten abbilden. Diese Variationen entstehen, wenn lang anhaltende Hochdruckgebiete die Landmassen zusammendrücken oder Tiefdruckgebiete diese entlasten.

Die Zukunft der Kontinente

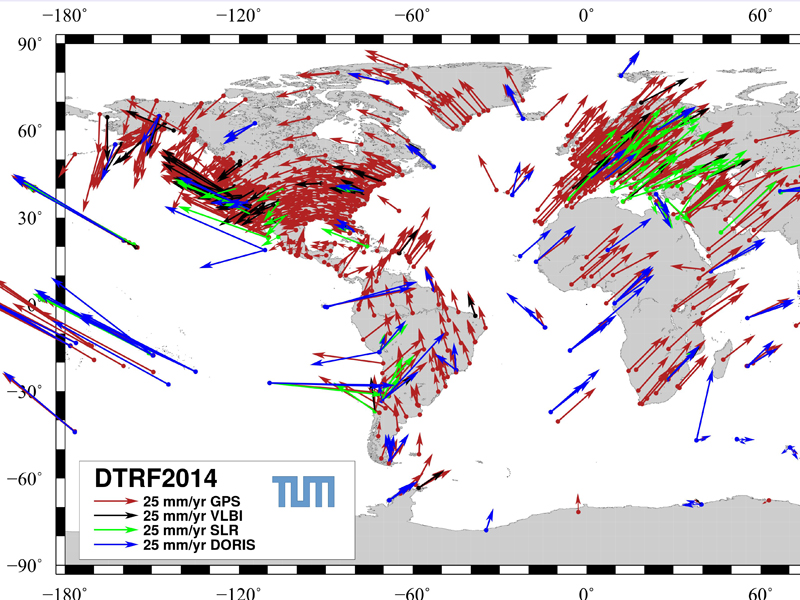

Die neue Realisierung des Internationalen Terrestrischen Referenzsystems DTRF2014, die die Geodäten an der TUM im Auftrag des Internationalen Erdrotations- und Referenzsystemdienstes erstellt haben, wird in der Fachwelt schon ungeduldig erwartet. Der Datensatz, der jetzt bei PANGAEA veröffentlicht wurde, zeigt, mit welcher Geschwindigkeit und Richtung sich die Messpunkte in den vergangenen Jahren bewegt haben. Auf dieser Grundlage lässt sich berechnen, wo die Punkte in einigen Monaten oder Jahren liegen werden.

Interessant sind die Ergebnisse für Geowissenschaftler, die mit Hilfe der Daten die Bewegung der Erdkruste exakt nachvollziehen und Rückschlüsse ziehen können auf die Dynamik in Erdinneren. Und die Geodäten benötigen das hochgenaue globale Koordinatensystem für die Bestimmung des globalen Meeresspiegelanstiegs – auf Millimeter genau.

"Vor allem aber schafft das System eine neue Grundlage für die Positionierung von Satelliten und verbessert somit die Genauigkeit aller satellitengestützen Navigationssysteme", resümiert Seitz.

Referenz für den Datensatz: Seitz, Manuela; Bloßfeld, Mathis; Angermann, Detlef; Schmid, Ralf; Gerstl, Michael; Seitz, Florian (2016): The new DGFI-TUM realization of the ITRS: DTRF2014 (data). Deutsches Geodätisches Forschungsinstitut, Munich, Doi:10.1594/PANGAEA.864046.
https://doi.pangaea.de/10.1594/PANGAEA.864046

Bild zum Download: https://mediatum.ub.tum.de/1324558?show_id=1324557
